В данной статье рассмотрим пакетный режим передачи PTM (Packet Transfer Mode), его характеристики, уровни, и т.п.

PTM (Packet Transfer Mode) - пакетный режим передачи, при котором функции передачи и коммутации осуществляются на уровне пакетов, обеспечивает меньшую долю служебных заголовков по сравнению с atm, по большей части используется в качестве транспорта в VDSL2 и SHDSL.

В отличие от ATM (Asynchronous Transfer Mode), где разделение трафика между абонентским оборудованием СРЕ и DSLAM происходит при помощи виртуальных каналов PVC, в РТМ разделение трафика основано на интерфейсах. Поэтому для передачи трафика различных служб, таких как данные, голос и IPTV, необходимо создать внешние WAN интерфейсы. При этом интерфейс может работать в режеме маршрутизатора (router) или моста (bridge), также существует возможность тегировать и приоритезировать трафик на базе 802.1Q.

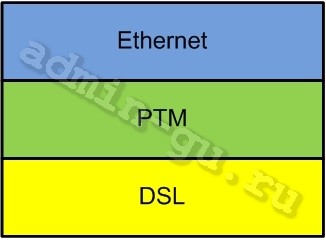

Стек протоколов стандарта VDSL.

Описание технологии Ethernet over VDSL

PMD (Physical Media Dependent) - основными задачами этого уровня, описанного в G.992.I, являются генерирование и восстановление символов, кодирование и декодирование, модуляция и демодуляция, подавление эха, выравнивание линии и активирование связи.

PMS-TC (Physica lMedia Specific-Transmission Convergence) - содержит функции кадрирования и кадровой синхронизации, а также скремблер и дешифратор.

TPS-TC (Transport Protocol Specific-Transport Convergence, ATM-TC / STM-TC / PTM-TC) зависит от приложения, задачей является инкапсулирование данных вышестоящих уровней в кадры VDSL или SHDSL.

РТМ-ТС предоставляет прозрачный транспорт для любых пакетных данных по DSL линии. При отправке данных пакеты инкапсулируются в кадры HDLC (High-level Data Link Control). При получении данных происходит распаковка пакетов из кадров HDLC и проверка целостности CRC-16 полученных кадров, затем пакеты передаются вышестоящим уровням модели OSI.

РТМ разработан для предоставления прозрачного транспорта пакетов по DSL линиям с наименьшей долей служебных заголовков, по сравнению с ATM. Соответствующий уровень транспортной сходимости (РТМ-ТС) определяет достаточно универсальный способ для передачи любых пакетов (IP, РРР, Ethernet, MPLS и т.п.), которые адаптируются к уровню РТМ-ТС при помощи определённого гамма-интерфейса (γ-interface).

С точки зрения DSL использование РТМ-ТС в EFM (Ethernet First Mile) является отличным решением. Определение Ethernetповерх уровня адаптации DSL отображает физический интерфейс (PHY-interface) MAC уровня Ethernet в гамма-интерфейс (γ-interface) уровня РТМ-ТС.

Гамма-интерфейс (γ-interface) управления транспортом (РТМ-ТС) возлагает управление потоком (Flow Control) на нижележащие уровни. Аналогом такого интерфейса в технологии Ethernetявляется MII (Media Independent Interface), который работает на фиксированной частоте (2,5 МГц для Ethernet, 25 МГц для Fast Ethernet).

Интерфейс MII (Media Independent Interface) - независящий от среды передачи интерфейс, представляет собой стандартизованный интерфейс для подключения MAC-блока сети Fast Ethernet (100Мбит/с Ethernet) к блоку PHY.

Если при передаче скорость DSL будет выше скорости MII, то HDLC инкапсуляция завершится и вставит пустые байты, которые приведут к разрушению кадра. Если DSL работает медленнее, чем MII, то большой входной буфер помогает накапливать и не потерять данные, приходящие от MII. В случае приёма данные практика показывает, что для надёжной работы необходимо больше входных буферов. Более элегантное решение заключается в изменении MII, который бы добавлял набор сигналов (предпочтительно из комбинации существующих выводов), которые бы позволяли уровню PHY использовать управление потоком на базе байтов, поверх физических линий приема и передачи.

MAC (Media Access Control) - уровень оснащён механизмом VMII (Variable Bit-Rate MII), который может быть обратно совместим с существующими PHY, оставляя сигналы управления потоком в их ведении. Этот интерфейс, который копирует поведение нижележащих гамма-интерфейсов, был предложен авторами группы по разработке рекомендаций и стандартов EFM (Ethernet First Mile). Это имеет преимущество, т.к. исключает необходимость в управлении потоком при помоши буферов физических интерфейсов PHY, позволяя повысить плотности реализации физических интерфейсов PHY.

LA (Loop Aggregation) - использует разбиение кадров на более мелкие части, которые затем попадают на разные РТМ-ТС, где агрегированные линии связи делят поток кадров на сообщения (потоки кадров с одинаковыми адресами назначения и источника), которые затем отправляются в разные физические каналы.

Основные характеристики PTM.

1. Инкапсуляция – HDLC.

2. Обнаружение ошибок – CRC-16.

3. Управление потоком (FlowControl) – уровень PMS-TC.

4. Loop Aggregation – объединение нескольких физических каналов в один логический, фрагментация и дефрагментация на уровне гамма-интерфейса (γ-interface).
